OSI 7 Layer과 네트워크 관련장비

OSI(Open System Interconnection) -> 일종의 reference model

- 다른 시스템간의 원활한 통신을 위해  ISO에서 제안한 Protocol

- 7계층 외우는 방법 (응표세전네데물)

- 계층을 지날때 마다 Header가 붙는데, 이것은 해당 계층의 기능과 관련된 제어 정보가 포함

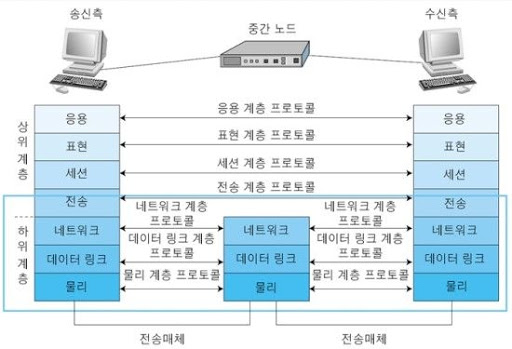

OSI 7 Layer

계층이름	설명	장비	데이터 단위
응용 (Application)	사용자가 OSI 환경에 접속할 수 있도록 서비스 제공 프로세스 간의 정보 교환, 전자 사서함, 가상 터미널 등의 서비스 제공
표현 (Presentation)	데이터를 응용 계층, 세션 계층에 보내기 전에 계층에 맞게 변환 서로 다른 데이 터 표현 형태를 갖는 시스템 간 상호 접속을 위해 필요한 계층 코드 변환, 데이터 암호화, 데이터 압축, 구문 검색, 정보 형식 변환, 문맥 관리 기능		메시지
세션 (Session)	데이터가 통신하기 위한 논리적 연결 송수신 측 간의 관련성 유지하고 대화 제어 담당 TCP/IP 세션을 만들고 없앰  통신을 하기 위한 세션을 확립/유지/중단		메시지
전송 (Transport)	통신활성화  논리적 안정과 균일한 데이터 전송 서비스를 제공 종단 시스템간의 투명한 데이터 전송을 가능하게 함 주소 설정, 다중화, 오류제어, 흐름제어 TCP, UDP 프로토콜 사용 패킷 생성(Assembly/Sequencing/Deassembly/Error detection/Request repeat/Flow control)	게이트웨이, L4 스위치	세그먼트
네트워크 (Network)	개방 시스템들간의 네트워크 연결을 관리하고 데이터의 교환 및 중계가능 네트워크 연결 설정, 유지, 해제 경로설정, 데이터교환 및 중계, 트래픽 제어, 패킷 정보 전송 수행  데이터를 목적지까지 가장 안전하고 빠르게 전달하는 기능  주소부여(IP), 경로설정(Route)	라우터, L3 스위치, 공유기	패킷
데이터 (Datalink)	두 개의 인접 개방 시스템들 간의 신뢰성 있고 효율적인 정보 전송을 할 수 있도록 함 브릿지나 스위치를 통해 MAC(Media Access Control)  주소를 가지고 물리계층에서 받은 정보를 전달함	브리지, 스위칭허브	프레임
물리 (Physical)	전송에 필요한 두 장치 간의 실제 접속과 절단 등 기계적, 전기적, 기능적, 절차적 특성에 대한 규칙을 정의 디지털신호를 전기신호로 전송 (어떤 회선을 사용할것인지..? )	리피터, 더미허브	비트



---

네트워크 관련 장비

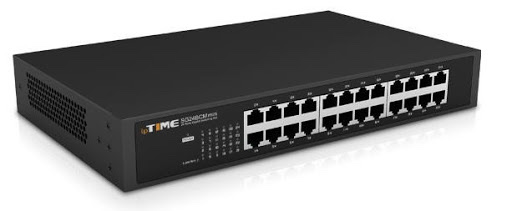

허브(hub)

- 가까운 거리의 컴퓨터를 연결하는 장치

- 각 회선을 통합적으로 관리하며 신호 증폭 기능을 하는 리피터의 역할도 포함

- 더미 허브(L1 기능만 됨)

    -> 네트워크에 흐르는 모든 데이터를 단순히 연결만 함

    -> LAN이 보유한 대역폭을 나누어 제공



- 스위칭 허브(L2 기능만 됨)

    -> 네트워크상에 흐르는 데이터의 유무 및 흐름을 제어하여 각각의 노드가 허브의 최대 대역폭을 사용할 수 있는 지능형 허브

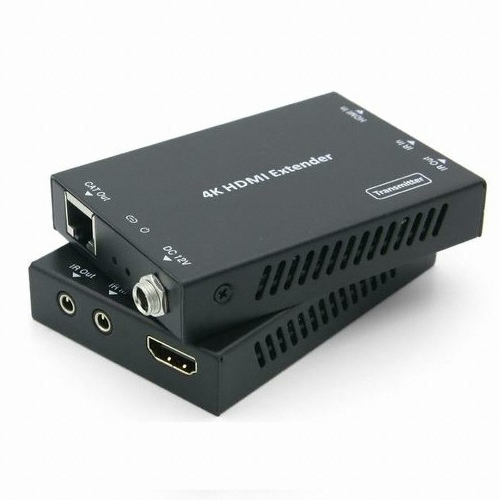

리피터(Repeater)

http://prod.danawa.com/info/?pcode=7479901

- 전송되는 신호가 원래의 형태와 다르게 왜곡되거나 약해질 경우 원래의 신호 형태로 재생하여 다시 전송하는 역할

- 근접한 네트워크 사이에 신호를 전송

- 전송 거리의 연장 또는 배선의 자유도를 높이는 용도



브리지(Bridge)

- LAN과 LAN을 연결하거나 LAN안에서 컴퓨터 그룹을 연결

- 데이터 링크 계층 중 MAC 계층에서 사용되므로 MAC 브리지라고도 함







스위치(Switch)

- LAN과 LAN을 연결하여 훨씬 더 큰 LAN을 만드는 장치

- 포트마다 각기 다른 전송속도를 지원하도록 제어할 수 있음

- 수십 ~ 수백 개의 포트를 지원



L2 스위치	OSI 2계층에 속함  일반적으로 부르는 스위치를 말함  MAC주소를 기반으로 프레임 전송  동일 네트워크 간 연결만 가능
L3 스위치	OSI 3계층에 속함  L2 스위치에 라우터 기능이 추가  IP 주소를 기반으로 패킷 전송  서로 다른 네트워크 연결 가능
L4 스위치	OSI 4계층에 속함  L3 스위치에 로드밸런서(트래픽 분산 장치) 추가  IP 주소 및 TCP/UDP를 기반으로 사용자들의 요구를 서버의 부하가 적은 곳에 배분하는 로드밸런싱 기능 제공
L7 스위치	OSI 7계층에 속함  IP 주소, TCP/UDP 포트 정보에 패킷 내용까지 참조하여 세밀하게 로드밸런싱함







라우터(Router)

- LAN과 LAN의 연결 기능에 데이터 전송의 최적 경로를 선택할 수 있는 기능을 추가

- 서로 다른 LAN이나 LAN과 WAN의 연결도 수행

- 접속 가능한 경로에 대한 정보를 Routing Table에 저장하여 보관

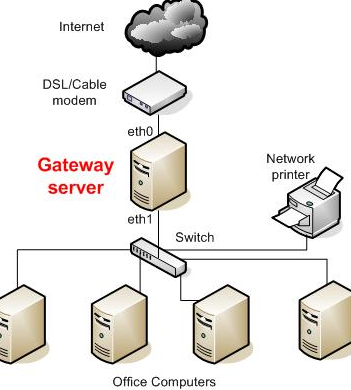

게이트웨이(Gateway)



https://www.globalspec.com/learnmore/communications_networking/networking_equipment/network_gateways

- 전 계층의 프로토콜 구조가 다른 네트워크의 연결을 수행

- LAN에서 다른 네트워크에 데이터를 송수신하는 출입구 역할을 함
