신호처리에서의 signal decimate와 spectrogram

<출처>

1. 위키백과 - 데시메이션



0. 데시메이션(decimation)?

- 신호처리에서? 혼신없는 대역폭 축소를 의미

- decimation은 신호의 샘플링 레이트를 줄이는 과정

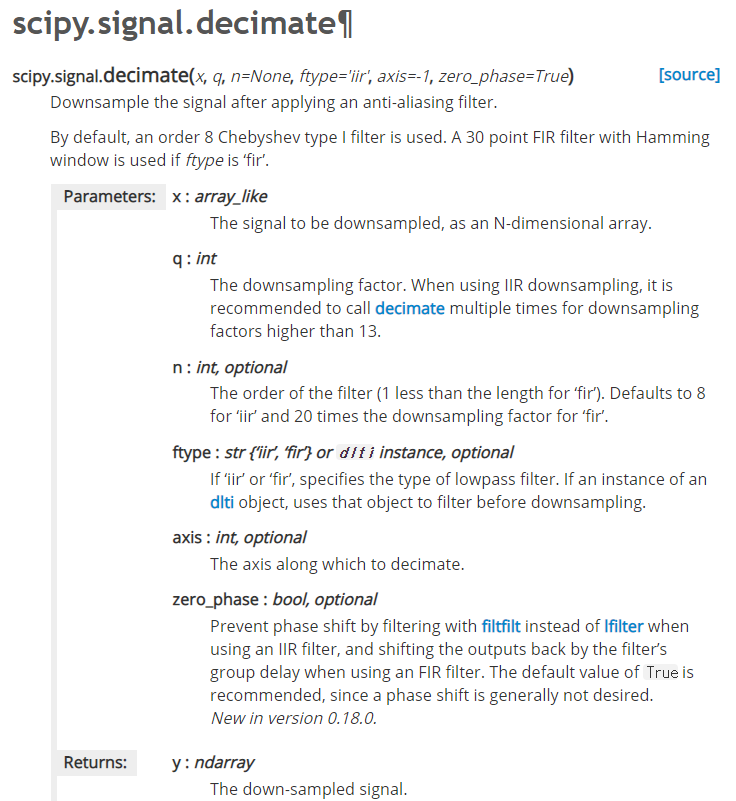

1. signal.decimate



<출처> scipy

from scipy import signal
data = np.array([n for n in range(1,1001)])

data = data.reshape(-1,2)

downsample_rate = 2
answer=signal.decimate(data[:, 0].ravel(), downsample_rate)
print(f'answer : {answer}')
print(f'answer_len : {len(answer)}')

>> [  0.99724776   4.93863477   8.89642003  12.85525945  16.79969842 ...
 969.78968241 973.70611375 977.69114937 981.63343695 985.57096535]

>> answer_len : 250





2. signal.spectrogram





<출처> scipy



def spectrogram(sig_in, dsamp):
    nperseg = 128 # default 256
    noverlap = nperseg // 4 # default: nperseg // 8
    fs = 4000000 // dsamp # raw signal sample rate is 4MHz
    window = 'triang'
    scaling = 'density' # {'density', 'spectrum'}
    detrend = 'linear' # {'linear', 'constant', False}
    eps = 1e-33
    #eps =1
    f, t, Sxx = signal.spectrogram(sig_in, nperseg=nperseg, noverlap=noverlap,
                                   fs=fs, window=window,
                                   scaling=scaling, detrend=detrend)
    print("Sxx",Sxx)
    return f, t, np.log(Sxx + eps)

f, t, Sxx_out = spectrogram(data, downsample_rate)

spectrogram 함수 정의

-> 마지막줄에 data, downsample_rate만 넣어주면 된다.

이 함수는 이 사이트에서 퍼옴.



• fs :
• eps부분은 scale 조정 하는 것.
