Ansys Workbench

• Ansys Workbench에서는 다물리계(Multiphysics)의 해석들을 구성하여 system 단계의 솔루션을 얻을 수 있다.
• Workbench platform은 데이터 통합관리 및 변수 제어를 기반으로 구조해석, 유동해석, 전자기장해석을 독립적으로 진행하거나 각 물리계 해석들을 연동하여 연성해석(Multiphysics Analysis)를 할 수 있도록 개발되었다.
• Ansys Workbench에서는 구조, 온도, 전자기장, 유체, 낙하, 충돌 등의 상호작용을 고려하는 연성해석(Coupled-filed analysis)을 수행할 수 있으며, CAD 인터페이스 및 유한요소모델(Mesh) 생성 등의 전처리 환경과 폭 넓은 분석 기능을 갖춘 후처리 환경, 설계 최적화도구, 데이터 관리 및 작업 효율을 높이기 위한 기능 포함

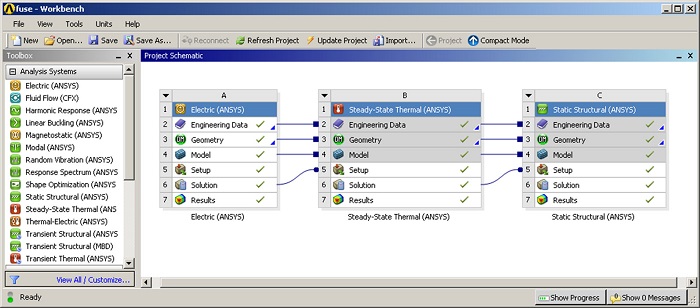

Workbench 환경에서 전기 - 열 - 구조 시스템의 연성해석

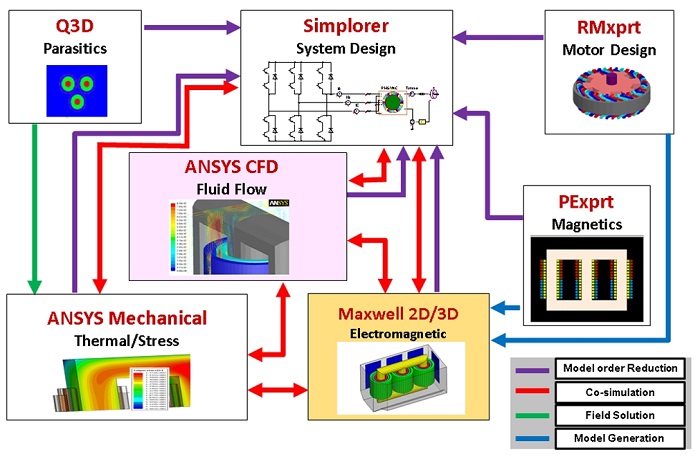

다양한 물리계의 연성해석 관계도



Ansys 구조 해석

• 구조물의 선형 및 비선형 해석, 동역학 해석을 지원하는 솔루션으로 포괄적인 엔지니어링 문제에 대응하는 다양한 요소, 재료 모델 방정식을 제공
• 음향, 압전, 전열 구조 등의 연성 해석 기능도 갖추고 있

Ansys 구조해석 - Implicit	Ansys 구조해석 – Explicit
Ansys Mechanical 선형/ 비선형 구조, 압전, 전열, 음향, 진동해석 Ansys structure 선형/ 비선형 구조해석, 진동해석   Ansys Professional 선형/비선형 구조해석, 진동, 열전도해석	Ansys Explicit STR Ansys Workbench 충격 해석   Ansys LS-DYNA 전문가를 위한 낙하/충돌 해석 제품군



cf) Implicit와 Explicit 문제해결

	IMPLICIT (내연적 유한 요소법)	EXPLICIT (외연적 유한 요소법)
Iteration	有	無
수렴성	비선형성이 크면 수렴불가	언제나 수렴가능
해석영역	Static	Dynamic
Time step	상대적으로 큼	매우 작음
해의 정확도	매우 높음	경우에 따라 떨어짐
