신호처리 - 푸리에변환 (Fourier transform)

1. 푸리에변환(Fourier transform)



• 임의의 입력 신호를 다양한 주파수를 갖는 주기 함수들의 합으로 분해하여 표현
• (= 여러 함수를 조합해 데이터/함수를 표현하는 것은 1800년 푸리에(Fourier)가 함수를 사인과 코사인의 합으로 표현)
• 퓨리에 변환 하는 이유? 모든 시간의 정보를 표현 불가, 주파수 domain은 전 구간 표현 가능(해석 및 분석 용이)
• 고주파부터 저주파까지 다양한 주파수 대역의 sin,cos 함수들로 원본 신호를 분해하는 것

<단점>

시간에 대한 연속성 고려되지 않음

신호 데이터에 불연속성, 날카롭게 도출된 부분(고주파 성분)이 포함될 경우, 신호의 특징 분석이 난이

→  DTFT, STFT, 웨이블릿변환, 가버변환, MFCCs







사각파는 무한개의 사인파를 합한 조합으로 표현할 수 있음.

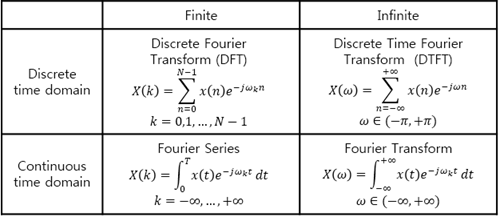

• continuous time domain과 Discrete time domain으로 많이 나눌 수 있다.
• 신호를 A/D 변환하여 discrete time domain에서 많이 분석한다.
• Discrete time domain에서 주파수 해석을 하기 위해서 다양한 알고리즘이 개발 -> FFT (Fast Fourier Transform)
• 현재는 거의 DFT = FFT로 사용 된다.



푸리에 급수나 푸리에 변환 대신에 이산 푸리에 변환이 쓰이는 이유?

• 푸리에 급수와 변환의 가정은 시간 영역의 신호가 연속이어야 함.
• But, 컴퓨터 등과 같은 디지털 신호 장치는 시간함수도 이산적이고 변환된 주파수 함수도 이산적으로 저장될 수 밖에 없음
• 결론적으로! 이산 푸리에 변환이 사용



2. 이산푸리에변환(DFT, Discrete Fourier Transform)

<DFT와 FFT의 차이>

• DFT(Discrete Fourier Transform-이산(불연속) 퓨리에 변환)
  • 연속적인 신호를 시간에 따라 sampling을 한 형태의 신호로 생각하여 퓨리에 변환식을 그대로 계산
  • 계산량 O(N*N)



이산적인 입력 신호에 대한 푸리에 변환으로, 디지털 신호 분석과 같은 분야에 사용.

이산 푸리에 변환은 고속 푸리에 변환(FFT)을 이용해 빠르게 계산 가능





• FFT (Fast Fourier Transform-고속 퓨리에 변환)
  • DFT가 계산시간이 너무 오래 걸리기 때문에 고안된 방법
  • sampling된 신호의 전부를 변환시키는 것이 아니라 필요한 신호만을 골라내어서 최소화하여 고속으로 퓨리에 변환을 연산
  • N개의 표본 자료를 홀수번호와 짝수 번호로 나누어 계산
  • 총 100개의 DFT신호가 있을경우 그중 10개를 골라낸후 10개의 신호를 단순히 연결함으로써 제외된 신호들의 예상치를 적용
  • 계산량 O(N*log N)



3. STFT(Short Time Fourier Transform)

• 시간에 대해 구간을 짧게 나누어 나누어진 여러 구간의 데이터를 각각 푸리에 변환하는 방법
• 창함수(Window function)사용하여 변환범위를 시간축에 따라 이동한다.
• 창함수의 크기는 시간-주파수 영역의 분해능 결정
• Ex) FFT 변환? 9초 길이 전체에 대해 푸리에 변환
• Ex) STFT 변환? 9초 구간을 임의의 크기로 나누어 (0~3초, 3~6초, 6~9초 사이) 나누어진 데이터를 각각 푸리에 변환하는 것을 의미
• STFT 사용해서 spectrogram 시행

• STFT(Short Time Fourier Transform) 단점
  • 양자역학의 불확정성의 원리처럼 STFT로는 시간해상도, 주파수해상도를 함께 구할 수 없다.
  • Window의 크기를 크게 하면 주파수의 해상도는 올라가는 대신에 시간축의 해상도는 떨어진다
  • Window의 크기를 작게 하면 시간축의 해상도는 올라가지만 주파수축의 해상도가 떨어진다.
  • 윈도우 사이즈의 크기를 바꿔가면서 여러 번 STFT하는 것이 Wavelet !
